Vergaserkessel Slokov PYRO THERM 15 (EKODESIGN)

Warmwasser-Vergaserkessel aus Stahl zum Verbrennen von Stückholz

Der Kessel ist aus Stahlblechen geschweißt. Der Innenraum ist in die Holzbeschickungskammer, Brennkammer und den Tauscher unterteilt, durch den die Rauchgase in den Rauchabzug geleitet werden. Die Beschickungskammer befindet sich im oberen Teil des Kessels, der Boden der Beschickungskammer besteht aus einer Düse, die die Flamme nach unten in die Brennkammer richtet. Durch die Düse wird den Flammen sekundäre Luft zugeführt um eine perfekte Verbrennung zu gewährleisten. Aus der Brennkammer strömen die Rauchgase über einen Rohr-Wärmetauscher und einen Ventilator in den Schornstein.

Um das Nachlegen von Brennstoff zu erleichtern hat der Kessel eine große Beschickungstür, die wenn sie geöffnet wird automatisch die Rauchgasableitung öffnet. Dies sorgt dafür, dass die Rauchgase während dem Nachlegen, aus dem Bereich der Nachlegetür gesaugt werden. Wenn die Nachlegetür geöffnet ist steigen noch dazu die Umdrehungen des Ventilators auf das Maximum, sodass fast der gesamte Rauch, der beim Nachlegen freigesetzt wird, in den Schornstein abgesaugt wird.

Verwendung des Kessels, Brennstoff

Die PYRO THERM Warmwasserkessel aus Stahl eignen sich zum Beheizen von Wohnungen, Familienhäusern, Betriebsstätten und ähnlichen Objekten mit einem Wärmeverlust von 15-30 kW. Das Heizsystem kann mit einem offenen oder einem unter Druck stehenden Pufferspeicher mit selbsttätigem oder erzwungenem Umlauf des Heizungswassers, mit einem maximalen Überdruck von 200 kPa betrieben werden.

Die PYRO THERM Kessel dienen zum Verbrennen von trockenem Holz, mit einer maximalen Feuchtigkeit bis 20%, d.b. von Rundholz bis zu einem Durchmesser von 100 mm und einer Länge von 330 mm eventuell 500 mm (je nach Größe des Kessels), bzw. von gespaltenem Holz mit oder ohne Rinde. Der Hersteller empfiehlt die Aufbewahrung des Brennstoffes in Längsrichtung in der Beschickungskammer, damit das Brennholz gleichmäßig abbrennt und nicht verrutscht. Bei der Verwendung von sogenannten „unförmigen Stücken“, ist eine erhöhte Aufsicht durch das Bedienpersonal erforderlich.

Eine gute Funktion ist außer durch eine fachliche Installation auch durch einen entsprechenden Rauchabzug und eine richtige Bedienung bedingt.

Die PYRO THERM werden gemäß der Norm EN 303-5 der Klasse 5 zugeordnet. Laut dieser Norm müssen die Kessel an einen Pufferspeicher angeschlossen sein, der zur Ableitung von überschüssiger Wärme dient.

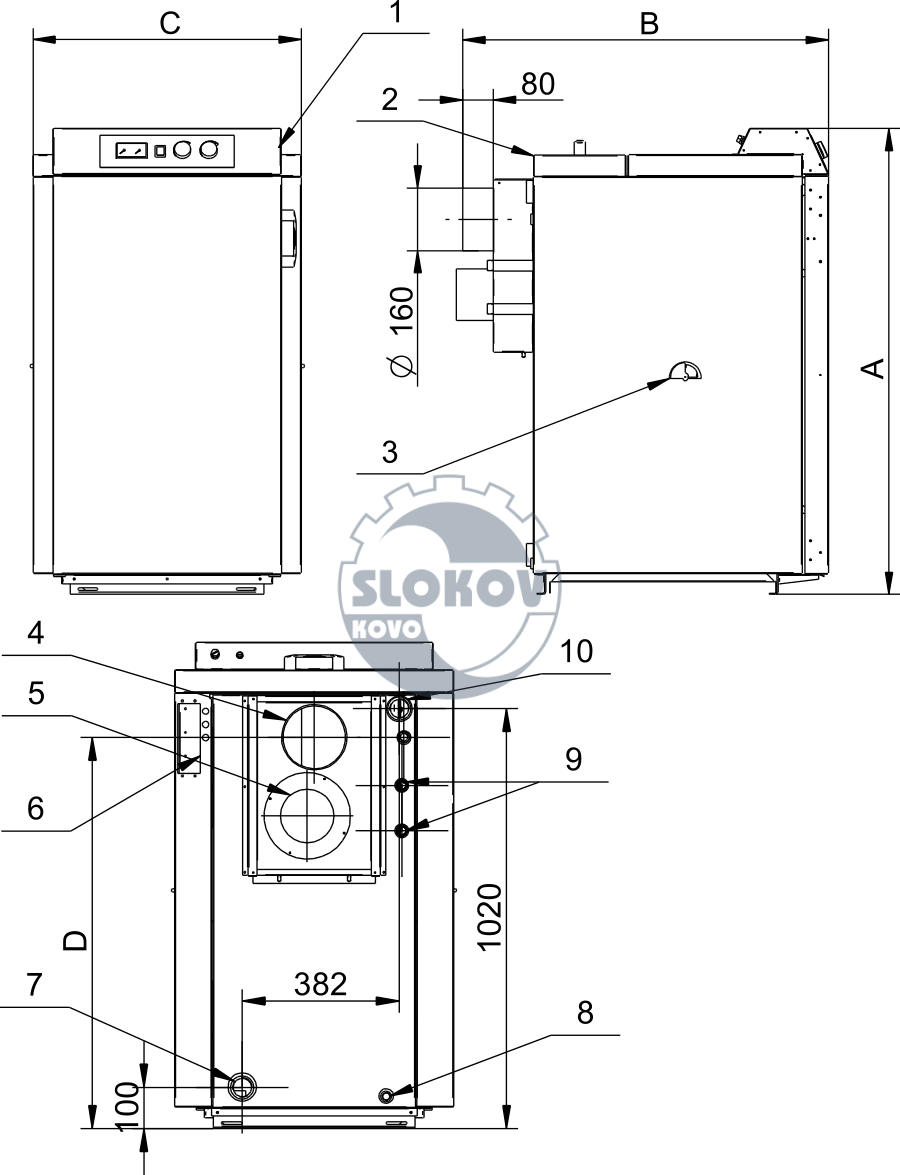

Hauptabmessungen des Kessels PYRO THERM 15

Legende

• 1 – Steuerpaneel
• 2 – Deckel des Wärmetauschers
• 3 – Klappe der primären Luft
• 4 – Rauchabzug
• 5 – Abzugsventilator
• 6 – Elektr. Klemmleiste
• 7 – Heizwassereingang
• 8 – Auslassventil
• 9 – Eingang und Ausgang des Kühlkreises
• 10 – Heizwasserausgang

Hauptabmessungen

A – Höhe des Kessels	1185 mm
B – Tiefe des Kessels	930 mm
C – Breite des Kessels	680 mm
D – Höhe der Achse des Rauchabzuges	950 mm
E – Tiefe der Beschickungskammer	400 mm
Durchmesser des Rauchabzuges (außen)	160 mm
Eingang und Ausgang des Heizwassers	Flansch G1 1/2“ Innengewinde

Schematischer Schnitt durch den Kessel PYRO THERM 15 mit gekennzeichneter Strömung der Flammen und Rauchgase

• 11 – Steuerpaneel
• 12 – Beschickungstür
• 13 – Brennstoffkammer
• 14 – Zuleitung der sekundären Luft
• 15 – Keramik der Brennstoffkammer
• 16 – Tür der Brennkammer
• 17 – Brennkammer
• 18 – Rohr-Wärmetauscher
• 19 – Abzugsventilator
• 20 – Rauchabzug
• 21 – Deckel des Wärmetauschers

Zusammensetzung der Keramik im Slokov PYRO THERM Kessel

• 31 – Düse
• 32 – Dichtungsschnur der Düse 10×10
• 33 – Rechte Seite der Düse
• 34 – Seitliche Dichtungsschnur 20×20
• 35 – Linke Seite der Düse
• 36 – Abgrenzender Würfel vorne, hinten (nur bei 25,30kW)
• 37 – Dichtungsschnur vorne hinten 20×20
• 38 – Dichtung der sekundären Luft
• 39 – Seite der Brennkammer
• 40 – Boden der Brennkammer
