Kotol Slokov Variant SL27E (EKODESIGN)

Popis kotla

Kotly sa vyrábajú so štandardnou vstupnou a výstupnou prírubou typu Slokov (4x skrutka M12). Táto konštrukcia umožňuje jednoduchú výmenu staršieho kotla SLOKOV za nový. Protipríruby sa vyrábajú s výstupom DN65.

Vstupné a výstupné príruby na kotle majú rovnaký tvar a polohu ako príruby na kotloch SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotly SLOKOV na uhlie). To zaručuje jednoduchú výmenu staršieho kotla uvedeného typu za tento nový kotol. Upozorňujeme na väčšiu šírku kotla a väčšiu násypnú šachtu kotla SL33E – kotol potrebuje viac priestoru po stranách a vpredu.

• Kotol spĺňa triedu 4 podľa normy EN 303-5 a EKODESIGN podľa normy 2015/1189.
• Možno objednať aj s protiprírubou G6/4″ alebo s vnútorným závitom G2.
• Kotol má rovnaké pripojovacie rozmery ako kotly SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4.

Konštrukcia kotla

Kotol je zvarený z oceľových plechov. Vnútorný priestor je rozdelený vodnou prepážkou na násypku, spaľovaciu komoru a výmenník, cez ktorý prúdia spaliny do spalinového hrdla. Pod spaľovacou komorou a násypkou je dvojdielny rošt, ktorý sa ovláda z boku kotla pákou.

Regulácia sekundárneho vzduchu privádzaného do spaľovacej komory zvyšuje účinnosť kotla. Primárny vzduch sa privádza pod rošt regulovateľnou klapkou v popolníkových dvierkach. Regulácia sa vykonáva ručne alebo automatickým regulátorom, ktorý je súčasťou ceny kotla. Vstup a výstup vykurovacej vody je vybavený prírubami DN 65. Odvod spalín je v osi kotla v zadnej časti. Uzatváracia klapka sa ovláda zo strany kotla. Čistiace otvory sú umiestnené na oboch stranách kotla.

Použitie kotla, palivo

Oceľový teplovodný kotol VARIANT SL E je zdroj tepla vhodný na vykurovanie bytov, rodinných domov, podnikateľských priestorov a podobných objektov s tepelnou stratou 20-33 kW. Vykurovací systém môže byť s otvorenou alebo tlakovou expanznou nádobou, so samospádom alebo núteným obehom vykurovacej vody, s maximálnym pretlakom 200 kPa.

Predpísaným palivom pre kotly VARIANT SL20E, SL27E, SL33E je hnedé uhlie s veľkosťou zrna 20 – 40 mm, orech 1, s výhrevnosťou minimálne 19,1 MJ/kg podľa EN 303-5-b.

Dobrá funkcia kotla je podmienená nielen odbornou inštaláciou, ale aj potrebným ťahom komína a správnou obsluhou.

Kotly VARIANT SL-E sú podľa normy EN 303-5 zaradené do triedy 4. Podľa tejto normy musia byť kotly napojené na akumulačnú nádrž, ktorá slúži na odvod prebytočného tepla.

Hlavné rozmery kotla Variant SL27E

Legenda

• 1 – Sekundárna vzduchová klapka
• 2 – Nastavovacie dvere
• 3 – Páka mriežky
• 4 – Dvierka popolníka
• 5 – Potrubie k DBV1 – nie je súčasťou kotla
• 6 – Termomanometer – teplomer s manometrom
• 7 – DBV1 – dvojcestný poistný ventil dochladzovania – špeciálne príslušenstvo
• 8 – TRV – regulátor tepelného výkonu – špeciálne príslušenstvo kotla

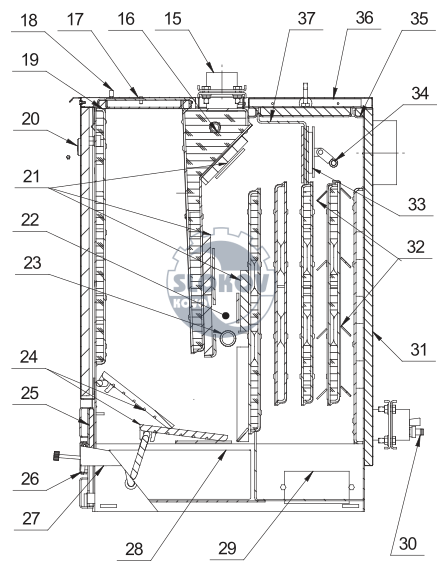

Schematický rez kotla Variant SL27E

• 15 – Proti prírube
• 16 – Objímka bezpečnostného ventilu
• 17 – Prívodné dvierka
• 18 – Klapka terciárneho vzduchu
• 19 – Tesniaca šnúra pre kryt. Dvere
• 20 – Termomanometer
• 21 – Ohňovzdorné tehly
• 22 – Spaľovacia komora
• 23 – Sekundárny vzduch
• 24 – Mriežka
• 25 – Tesniaca šnúra pre pop. dvierka

• 26 – Klapka spaľovacieho vzduchu
• 27 – Bočný kryt
• 28 – Popolník
• 29 – Nastavovacie dvierka
• 30 – Plniaci kohút
• 31 – Zadný kryt
• 32 – Vírivé vane
• 33 – Kohútik
• 34 – Tiahlo klapky
• 35 – Tesniaca šnúra krytu výmenníka tepla
• 36 – Veko výmenníka
• 37 – Prepážka na odvod spalín
