Kotol Slokov Variant SL18D (EKODESIGN)

Popis kotla

Kotly sa vyrábajú so štandardnou vstupnou a výstupnou prírubou typu Slokov (4x skrutka M12). Táto konštrukcia umožňuje jednoduchú výmenu staršieho kotla SLOKOV za nový. Protipríruby sa však teraz vyrábajú s výstupom G2″ (vnútorný závit) pre jednoduchšiu prvú inštaláciu.

Pre ľahkú zameniteľnosť radi ponúkneme redukciu, ktorá vyrovná výškový rozdiel medzi kotlami. Tým sa zabezpečí jednoduchá výmena staršieho typu kotla za tento nový kotol. Použitím tejto nadstavby na výstupe kotla dosiahnete, že príruba prívodu a odvodu na novom kotle bude mať rovnaký tvar a rovnakú polohu ako na kotloch SL27,SL27-3,SL33 a SL33-3 (kotly na uhlie SLOKOV). Zníženie výšky zabezpečuje jednoduchú výmenu staršieho typu kotla za nový. Upozorňujeme na väčšiu šírku kotla a väčšiu násypnú šachtu – kotol potrebuje viac priestoru po stranách a vpredu.

• Kotol spĺňa triedu 4 podľa normy EN 303-5 a EKODESIGN podľa normy 2015/1189.
• Vysoká účinnosť spaľovania, nízka spotreba paliva.
• Zameniteľný so staršími typmi kotlov Slokov.

Konštrukcia kotla

Kotol je zvarený z oceľových plechov. Vnútorný priestor je rozdelený vodnou priečkou na násypku, spaľovaciu komoru a výmenník, cez ktorý prúdia spaliny do spalinového hrdla. Pod spaľovacou komorou a násypkou je dvojdielny rošt, ktorý sa ovláda z boku kotla pákou.

Regulácia sekundárneho vzduchu privádzaného do spaľovacej komory zvyšuje účinnosť kotla. Primárny vzduch sa privádza pod rošt regulovateľnou klapkou v popolníkových dvierkach. Regulácia sa vykonáva ručne alebo pomocou automatického regulátora výkonu (TRV), ktorý sa dodáva ako príslušenstvo spolu s kotlom. Prívod a odvod vykurovacej vody sú štandardne vybavené prírubami G2″, ale kotol je možné objednať aj s prírubami G 1 1/2″ alebo DN 65. Dymovod je v osi kotla vzadu.

Použitie kotla, palivo

Oceľový teplovodný kotol VARIANT SL-D je zdroj tepla vhodný na vykurovanie bytov, rodinných domov, podnikateľských priestorov a podobných objektov s tepelnou stratou približne 18 kW. Vykurovací systém môže byť s otvorenou alebo tlakovou expanznou nádobou, so samospádom alebo núteným obehom vykurovacej vody, s maximálnym pretlakom 200 kPa.

Kotol VARIANT SL18 D je určený na spaľovanie hnedého uhlia (podľa EN 303-5 – 1.2.2 fosílne palivo, b hnedé uhlie), veľkosť zrna 20-40 mm, orech 1, s minimálnou výhrevnosťou 19,1 MJ/kg.

Dobrý výkon závisí okrem odbornej inštalácie aj od potrebného komínového ťahu a správnej prevádzky.

Kotly VARIANT SL-D sú podľa normy EN 303-5 zaradené do triedy 4. Podľa tejto normy musia byť kotly napojené na akumulačnú nádrž, ktorá slúži na odvod prebytočného tepla.

Hlavné rozmery kotla Variant SL18D

Legenda

• 1 – Sekundárna vzduchová klapka
• 2 – Dvere základne
• 3 – Páka mriežky
• 4 – Dvierka popolníka
• 5 – Potrubie k DBV1 – nie je súčasťou kotla
• 6 – Termomanometer – teplomer s manometrom
• 7 – DBV1 – dvojcestný poistný ventil dochladzovania – nie je súčasťou kotla
• 8 – TRV – regulátor tepelného výkonu

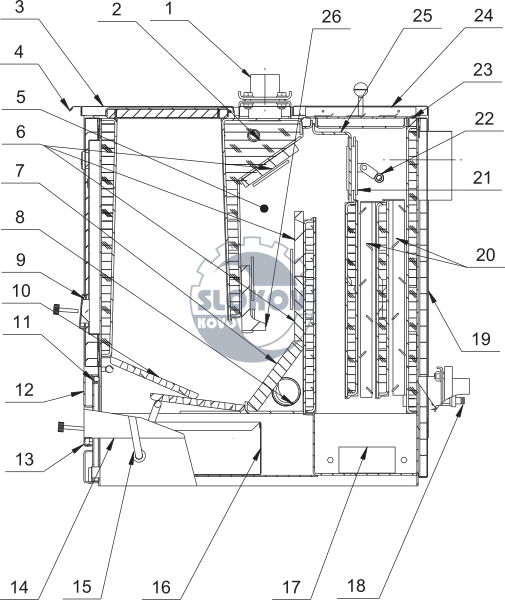

Schematický rez kotla Variant SL18D

• 1 – Protipól
• 2 – Objímka bezpečnostného ventilu
• 3 – Tesniaca šnúra pre kryt. Dvere
• 4 – Napájacie dvierka
• 5 – Spaľovacia komora
• 6 – Žiaruvzdorné tehly
• 7 – Žiaruvzdorné tehly sek. vzduch, výrezy smerom nahor
• 8 – Tehly sek. vzduchu
• 9 – Klapka spaľovacieho vzduchu horná
• 10 – Rošt – 2 ks
• 11 – Tesniaca šnúra pre pop. dvierka
• 12 – Dvierka popolníka
• 13 – Klapka spaľovacieho vzduchu – primárna

• 14 – Bočný kryt
• 15 – Páka roštu
• 16 – Popolník
• 17 – Dvierka popolníka
• 18 – Plniaci kohút
• 19 – Zadný kryt
• 20 – Vírniky – 2ks
• 21 – Kohútik
• 22 – Páka klapky
• 23 – Tesniaca šnúra veka výmenníka
• 24 – Veko výmenníka
• 25 – Prepážka na odvod spalín
• 26 – Žiaruvzdorná tehla – okraj spaľovacej komory
