Kotel Slokov Variant SL12EKO

Popis kotle

Nová řada odhořívacích kotlů Slokov SL-EKO na kusové dříví splňuje emisní třídu 5 a EKODESIGN. Kotle SL-EKO lze provozovat bez přívodu elektrické energie a na samotížné systémy. Kotle SL-EKO mají nový patentový systém spalovací komory, díky kterému zaručují tyto kotle ekologické spalování s vysokou účinností.

Kotle jsou vyráběny se standardní vstupní a výstupní přírubou typu Slokov (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV  za kotel nový. Protipříruby jsou ale nově vyráběny s vývodem G2″ (vnitřní závit) pro snazší prvomontáž.

Vstupní a výstupní příruba na novém kotli má stejný tvar a stejnou polohu jako u kotlů SL27, SL27-3, SL33 a SL33-3 (kotle na uhlí od firmy SLOKOV). Kotle jsou snadno zaměnitelné za starší typy kotlů Slokov a také za kotle Dakon s pomocí přestavbové sady. U výměny za kotel SL40 a SL18D je potřeba dokoupit adekvátní redukci.

Upozorňujeme na větší šířku kotle a rozměrnější násypnou šachtu – kotel potřebuje více místa ze stran a vpředu.

• Kotel splňuje 5. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
• Vysoká účinnost spalování, nízká spotřeba paliva.
• Zaměnitelné za starší typy kotlů Slokov, dále za kotle Dakon a Viadrus.
• Ekologické spalování.
• Snadná obsluha a dlouhá životnost kotle.

Konstrukce kotle

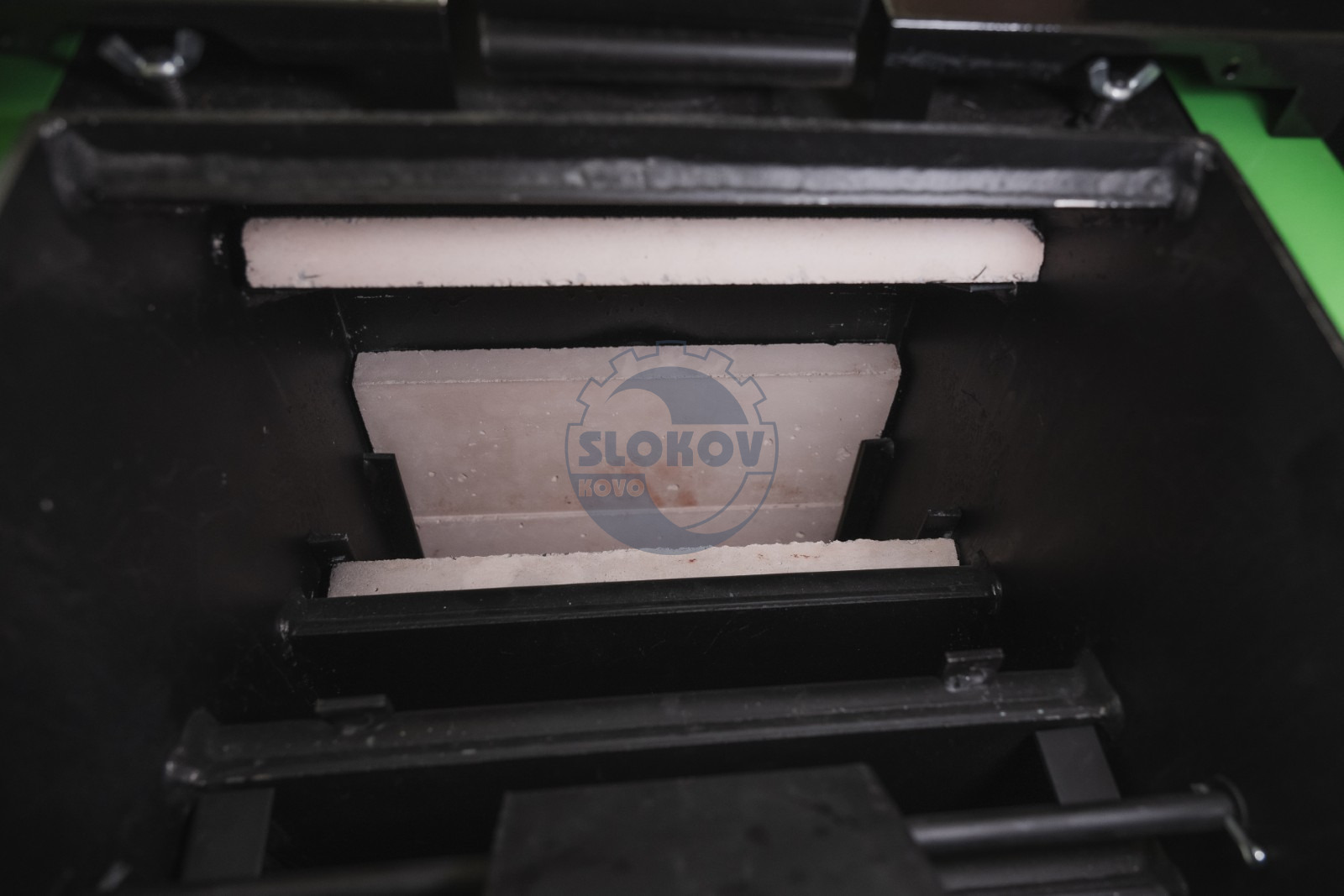

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem výkonu (TRV), který je dodáván jako příslušenství současně s kotlem. Vstup a výstup topné vody je standardně opatřen přírubami G2″, je možno si ale objednat i kotel s přírubami G 1 1/2″ nebo DN 65. Kouřovod je v ose kotle na zadní straně.

Použití kotle, palivo

Ocelový teplovodní kotel Slokov SL-EKO je zdroj tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 13 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Kotel Slokov SL-EKO je určen pro spalování suchého dřeva s maximální vlhkostí 20 %, tj. přířezů z kulatiny do pr. 100 mm a délky do 270 mm, respektive štípaného dřeva s kůrou nebo bez kůry a dřevních briket. Výrobce doporučuje dřevo ukládat do přikládací šachty příčně, aby docházelo k plynulému odhořívání a sesuvu paliv. Při použití tzv. „netvarů“ je nutný zvýšený dohled obsluhy.

Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

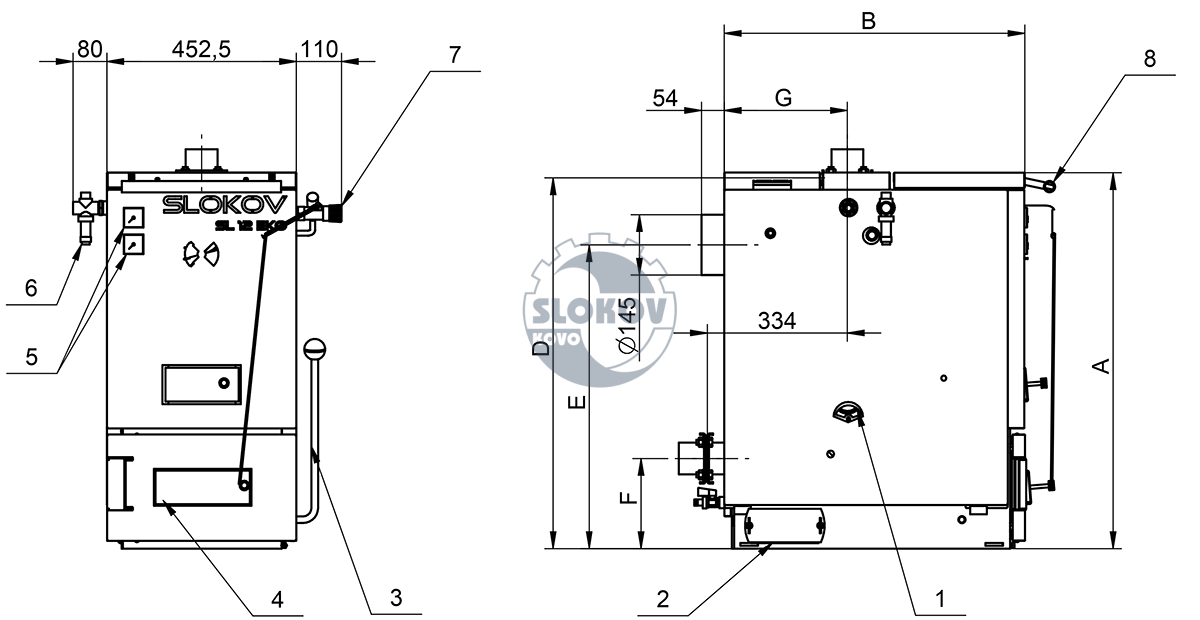

Technické výkresy kotle Variant SL12EKO

Legenda

• 1 – Klapka sekundárního vzduchu
• 2 – Sazová dvířka (z obou stran)
• 3 – Roštovací páka (lze z obou stran)
• 4 – Popelníková dvířka
• 5 – Budík teploměru a manometru
• 6 – Dochlazovací bezpečnostní ventil – zvláštní příslušenství kotle
• 7 – TRV – tepelný regulátor výkonu
• 8 – Madlo přikládacích dvířek

Rozměry kotle

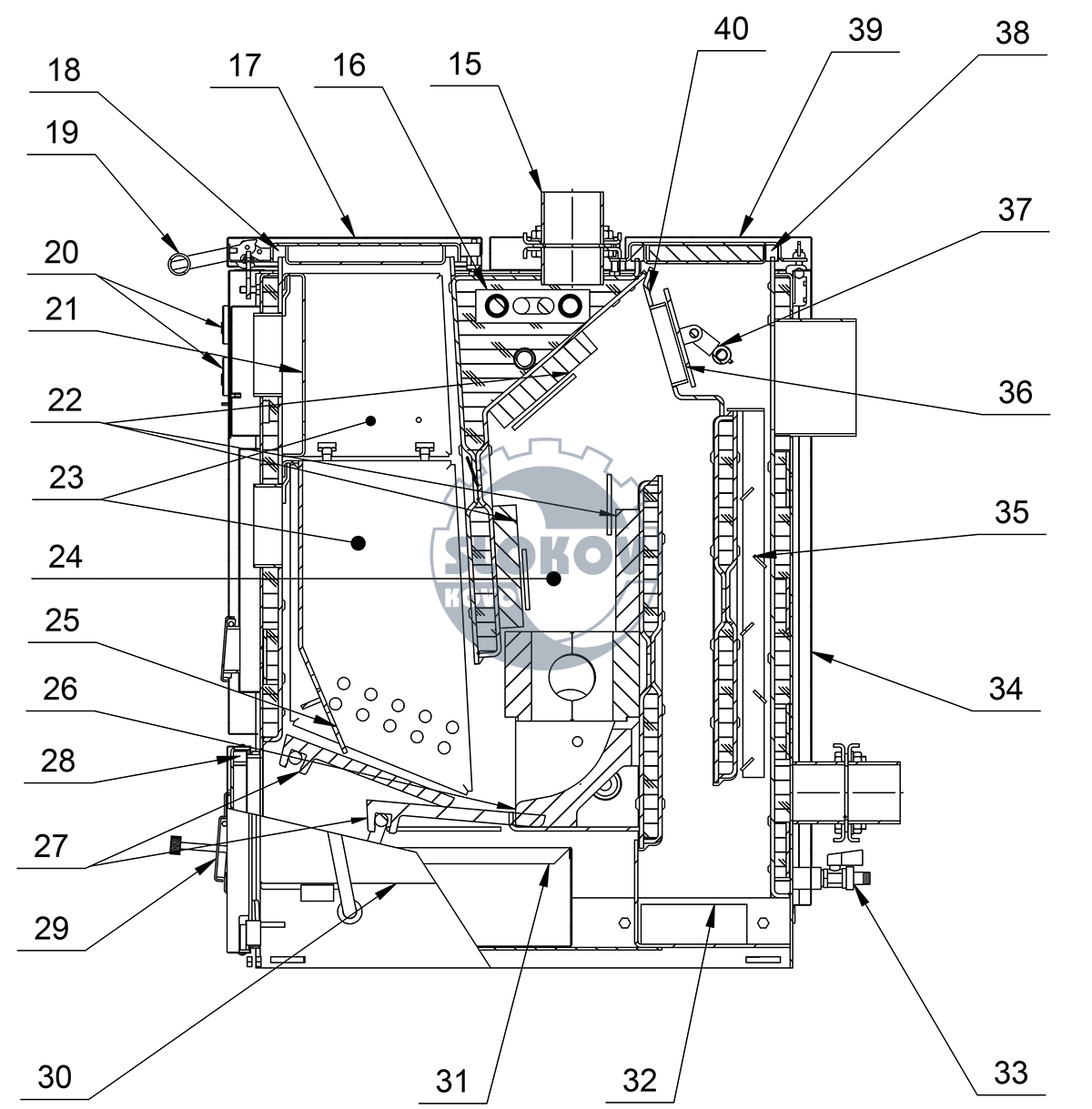

Schématický řez kotlem SL12EKO

• 15 – Proti příruba
• 16 – Nátrubek chladící smyčky
• 17 – Přikládací dvířka
• 18 – Těsnící šňůra přikl. dvířek
• 19 – Madlo
• 20 – Teploměr a tlakoměr
• 21 – Kapsa vzduchu přední
• 22 – Žárobetonové tvarovky
• 23 – Kapsa vzduchu boční horní/dolní
• 24 – Spalovací komora
• 25 – Skluz paliva
• 26 – Tvarovka spodní
• 27 – Rošty

• 28 – Těsnící šňůra pop. dvířek
• 29 – Popelová dvířka
• 30 – Boční kryt
• 31 – Popelník
• 32 – Sazové dvířka
• 33 – Napouštěcí ventil
• 34 – Zadní kryt
• 35 – Vířiče
• 36 – Zatápěcí klapka
• 37 – Táhlo klapky
• 38 – Těsnící šňůra víka výměníku
• 39 – Víko výměníku
• 40 – Přepážka spalin
