Popis kotle
Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu “Slokov” (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli nemají stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV).
- Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Lze objednat i s protipřírubou G6/4″, popř. G2 vnitřní závit.
Konstrukce kotle
Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.
Použití kotle, palivo
Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 13-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL14E, SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.

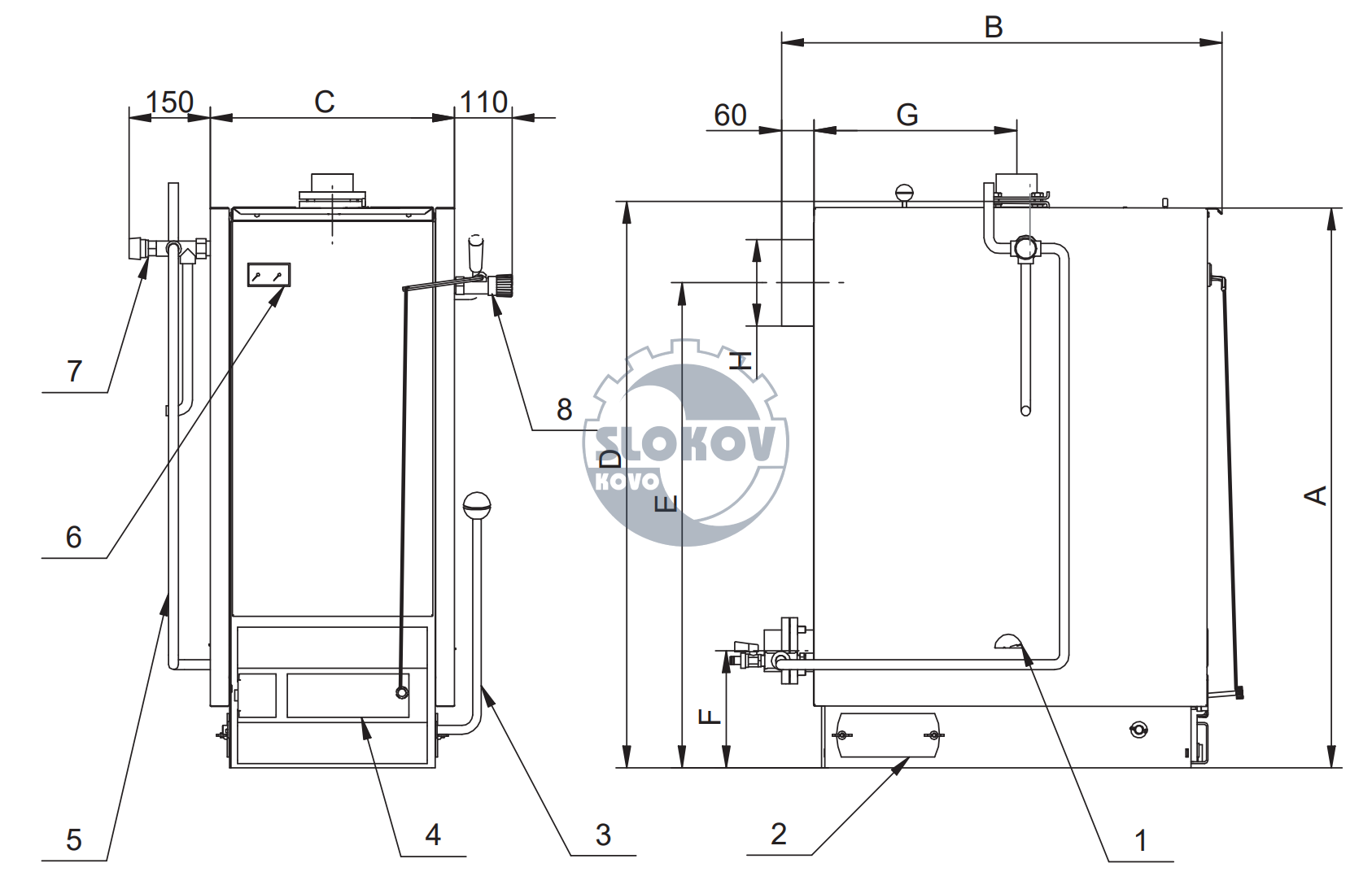

Hlavní rozměry kotle Variant SL14E
Legenda
1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle
6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
8 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle
| A – výška kotle | 880 mm |
| B – hloubka kotle | 715 mm |
| C – šířka kotle | 450 mm |
| D – výška příruby topné vody-výstup | 890 mm |
| E – výška osy kouřovodu | 725 mm |
| F – výška příruby topné vody-vstup | 215 mm |
| G – vzdálenost osy topné vody-výstup | 275 mm |
| H – průměr odtahového hrdla | 145 mm |
Schématický řez kotle Variant SL14E
15 – Proti příruba
16 – Nátrubek bezpečnostního ventilu
17 – Přikládací dvířka
18 – Klapka terciálního vzduchu
19 – Těsnící šňůra přikl.dvířek
20 – Termomanometr
21 – Žárobetonové cihly
22 – Spalovací komora
23 – Sekundární vzduch
24 – Rošt
25 – Těsnící šňůra pop.dvířek
26 – Klapka spalovacího vzduchu
27 – Boční kryt
28 – Popelník
29 – Sazová dvířka
30 – Napouštěcí kohout
31 – Zadní kryt
32 – Vířiče
33 – Zatápěcí klapka
34 – Táhlo zatápěcí klapky
35 – Těsnící šňůra víka výměníku
36 – Víko výměníku
37 – Přepážka spalin
