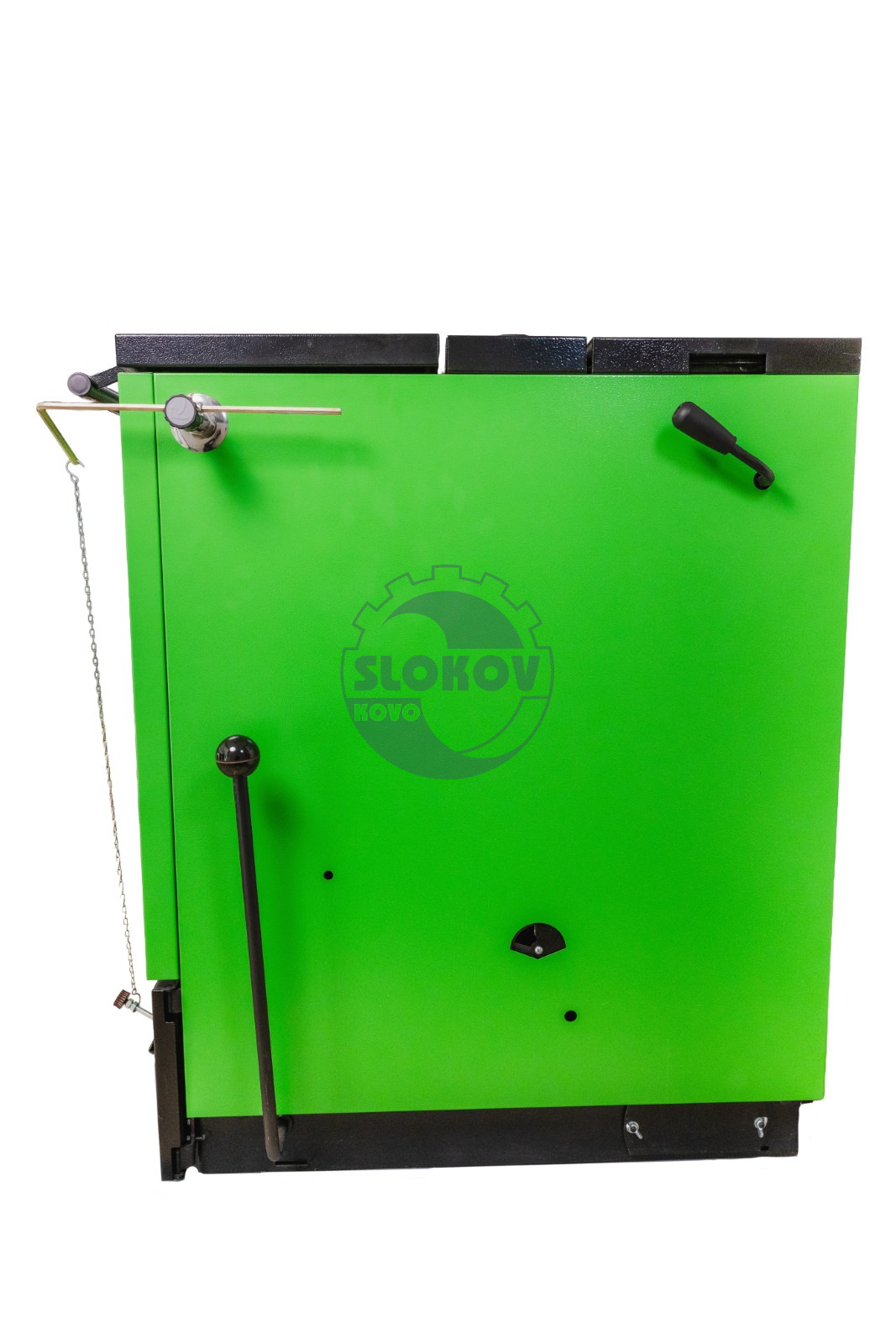

Popis kotle
Nová řada odhořívacích kotlů Slokov SL-EKO na kusové dříví splňuje emisní třídu 5 a EKODESIGN. Kotle SL-EKO lze provozovat bez přívodu elektrické energie a na samotížné systémy. Kotle SL-EKO mají nový patentový systém spalovací komory, díky které zaručují tyto kotle ekologické spalování s vysokou účinností.

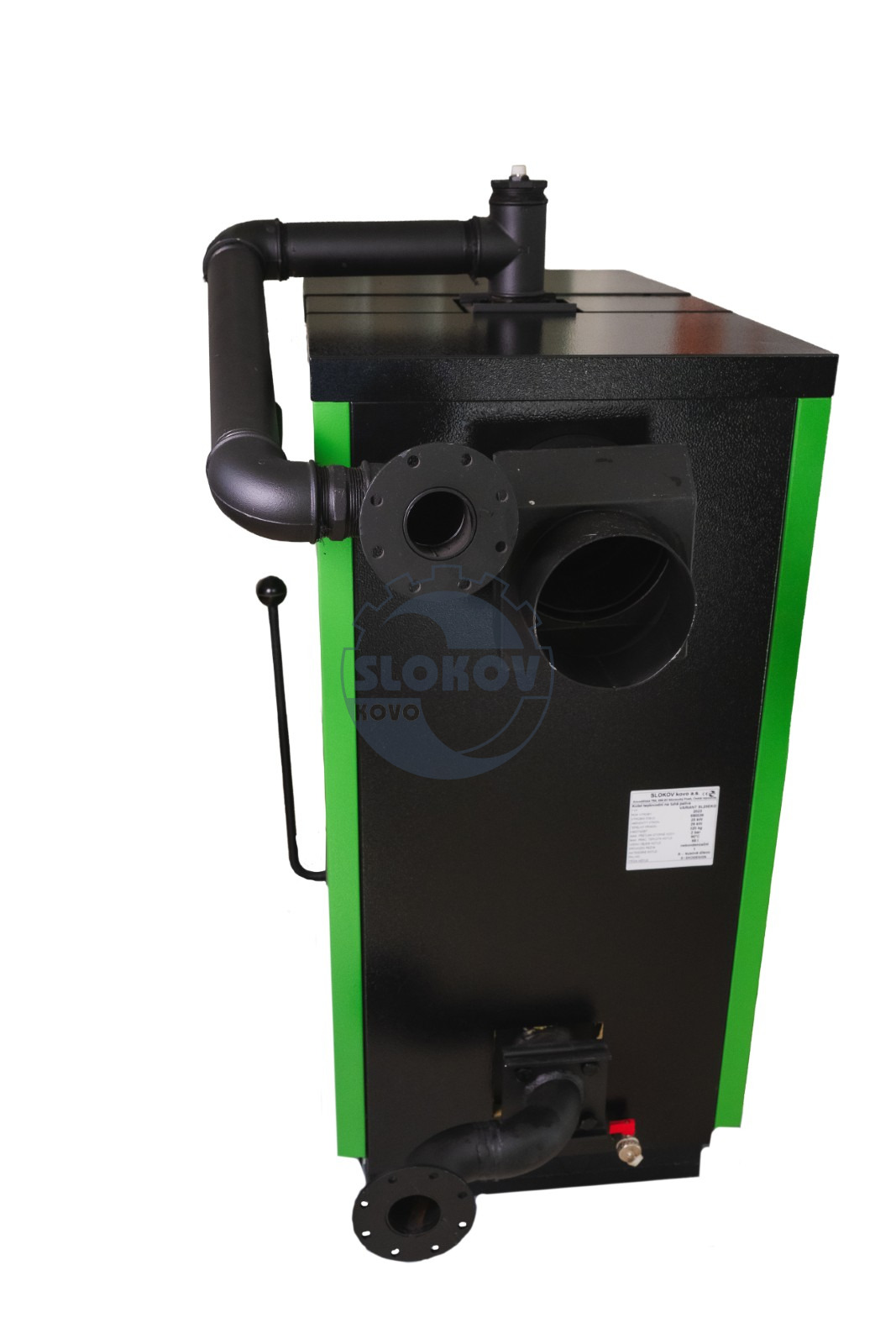

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu “Slokov” (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou ale nově vyráběny s vývodem G2″ (vnitřní závit) pro snazší prvomontáž.
Vstupní a výstupní příruba na novém kotli má stejný tvar a stejnou polohu jako u kotlů SL27,SL27-3,SL33 a SL33-3 (kotle na uhlí od firmy SLOKOV). Kotle jsou snadno zaměnitelné za starší typy kotlů Slokov a také za kotle Dakon s pomocí přestavbové sady. U výměny za kotel SL40 a SL18D je potřeba dokoupit adekvátní redukci.
Je jen nutno počítat s větší šířkou kotle a s větší násypnou šachtou (kotel potřebuje více místa do boku a dopředu).
- Kotel splňuje 5. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Vysoká účinnost spalování, nízká spotřeba paliva.
- Zaměnitelné za starší typy kotlů Slokov a za kotle Dakon.
- Ekologické spalování.
- Snadná obsluha a dlouhá životnost kotle.
Konstrukce kotle

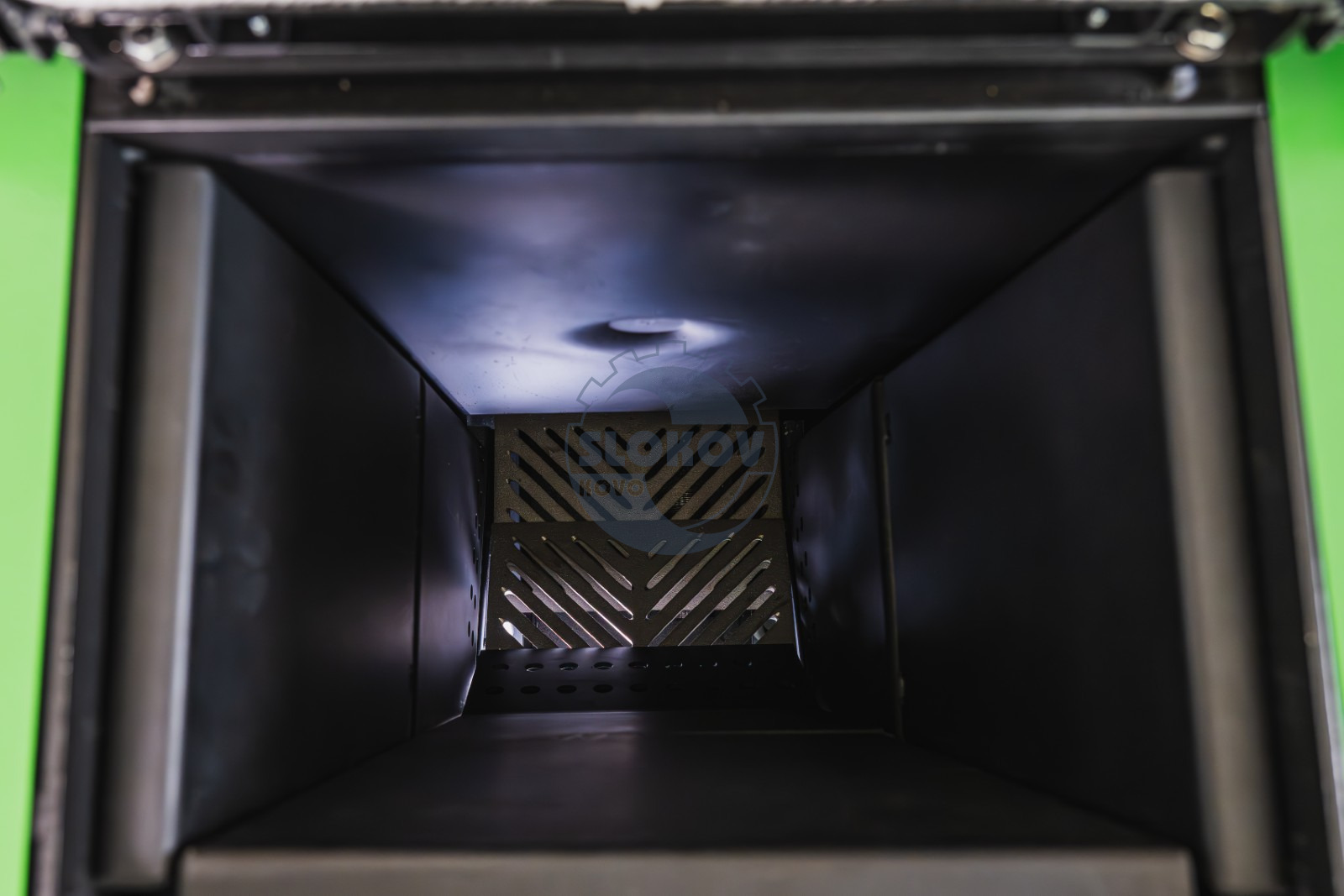

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem výkonu (TRV), který je dodáván jako příslušenství současně s kotlem. Vstup a výstup topné vody je standartně opatřen přírubami G2″, je možno si ale objednat i kotel s přírubami G 1 1/2″ nebo DN 65. Kouřovod je v ose kotle na zadní straně.
Použití kotle, palivo
Ocelový teplovodní kotel Slokov SL-EKO je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 25 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Kotel Slokov SL-EKO je určen pro spalování suchého dřeva s maximální vlhkostí 20%, tj. přířezů z kulatiny do pr. 100mm a délky do 280mm, respektive štípaného dřeva s kůrou nebo bez kůry a dřevních briket. Výrobce doporučuje dřevo ukládat do přikládací šachty příčně, aby docházelo k plynulému odhořívání a sesuvu paliv. Při použití tzv. „netvarů“, je nutný zvýšený dohled obsluhy.
Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle Slokov SL-EKO jsou zařazeny podle ČSN EN 303-5 do třídy 5 a splňují parametr EKODESIGN. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Legenda
1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle

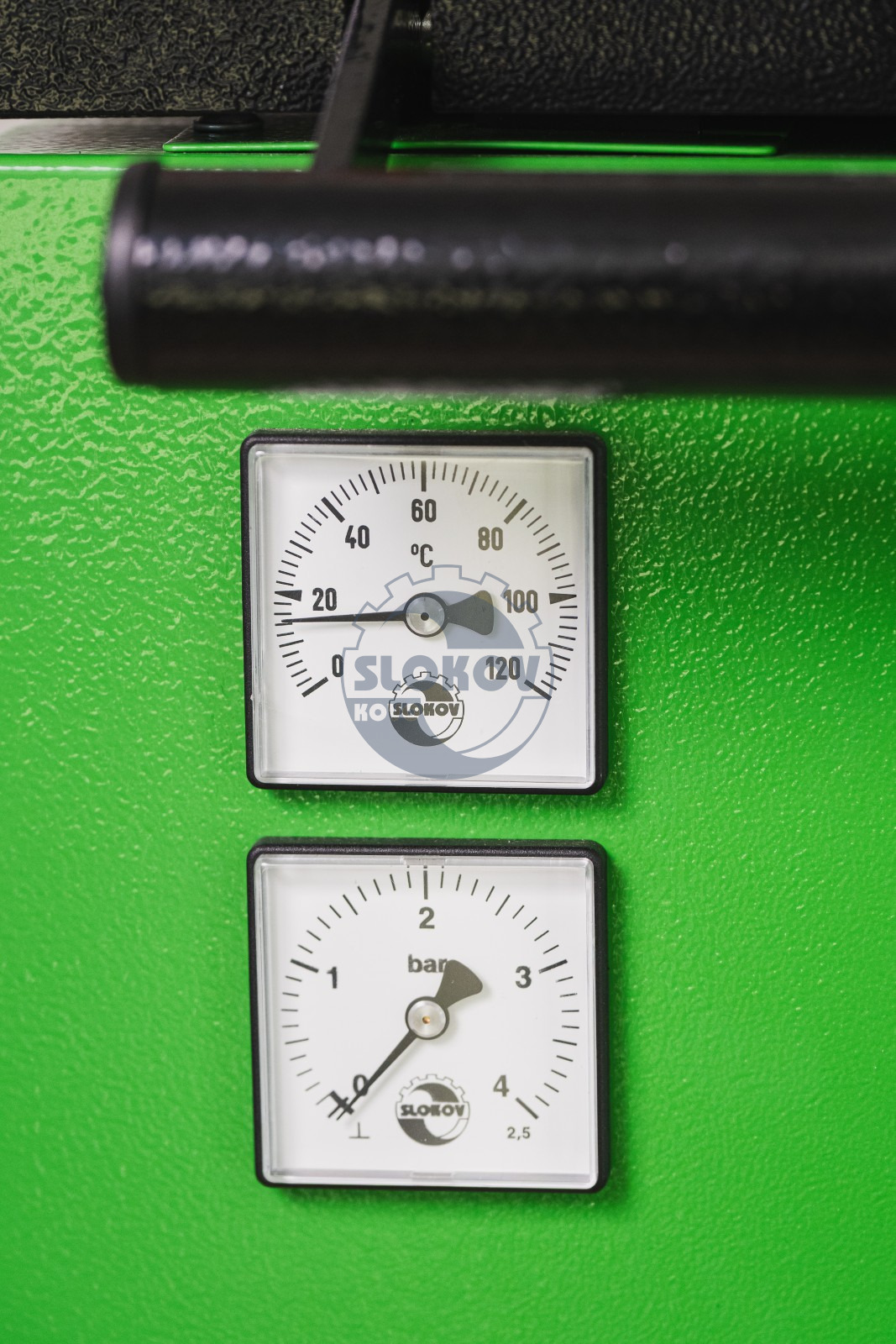

6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – není součástí kotle
8 – TRV – tepelný regulátor výkonu
| A – výška kotle | 1043 mm |
| B – hloubka kotle | 851 mm |
| C – šířka kotle | 502 mm |
| D – výška příruby topné vody-výstup | 1041 mm |
| E – výška osy kouřovodu | 890 mm |
| F – výška příruby topné vody-vstup | 215 mm |
| G – vzdálenost osy topné vody-výstup | 378 mm |
| Průměr kouřovodu | 160 mm |
| Vstupní a výstupní příruba | G2 – vnitřní závit |
Legenda:
15 – Protipříruba
16 – Objem vody v kotli
17 – Přikládací dvířka
18 – Těsnící šňůra přikl. dvířek
19 – Madlo přikl. dvířek
20 – Termomanometr
21 – Žárobetonové cihly
22 – Spalovací komora
23 – Žárobetonová cihla – spal. komory
24 – Rošt – 2 ks identické
25 – Těsnící šňůra pop. dvířek
26 – Klapka spalovacího vzduchu
27 – Boční kryt kotle

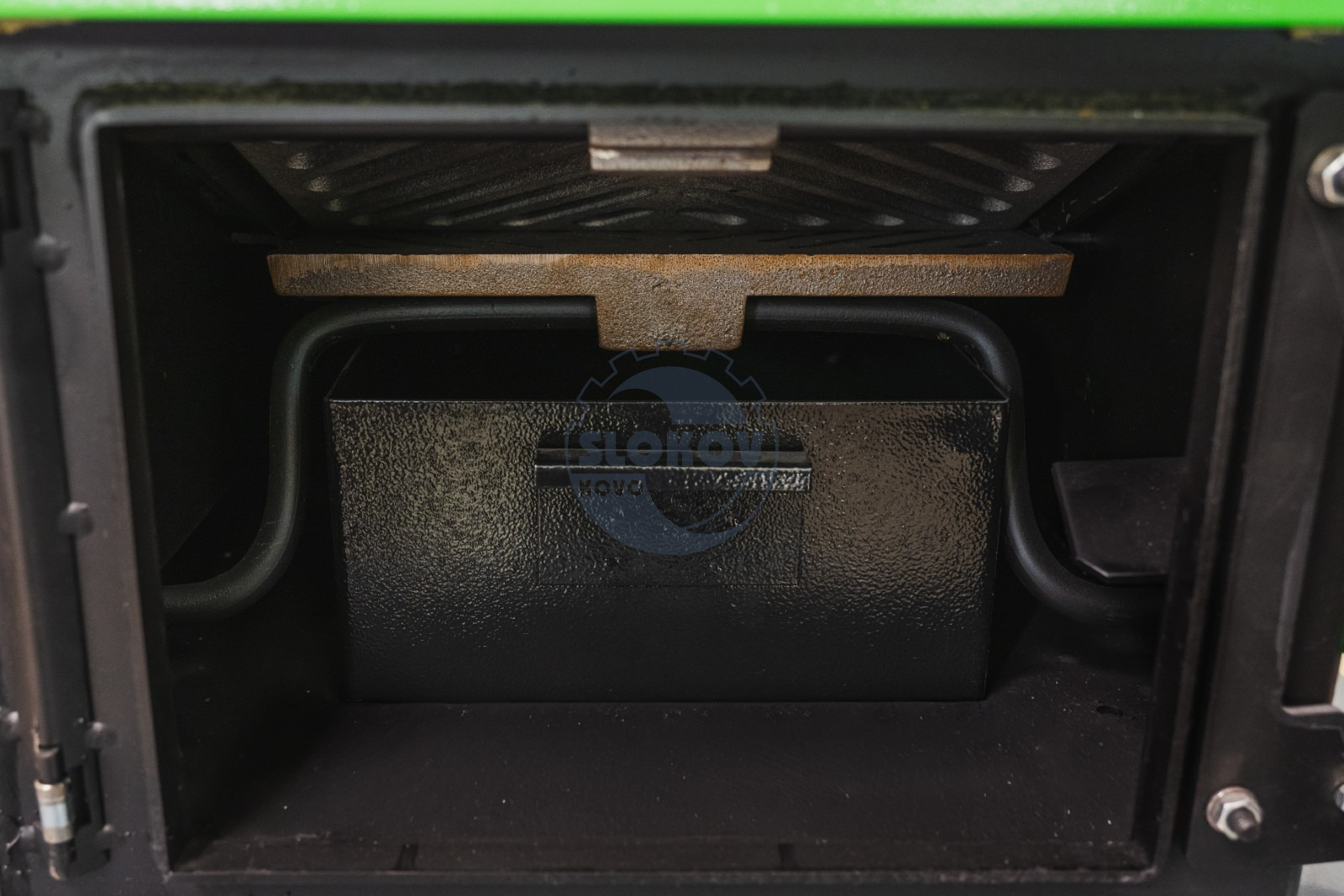

28 – Popelník kotle
29 – Sazová dvířka (z obou stran kotle)
30 – Napouštěcí kohout
31 – Zadní kryt
32 – Vířiče
33 – Zatápěcí klapka (lze z obou stran)
34 – Táhlo zatápěcí klapky
35 – Těsnící šňůra víka výměníku
36 – Víko výměníku výměníku
37 – Přepážka spalin
